In pratica, il CAN collega le centraline e un guasto di rete può accendere più spie insieme
- Il CAN è il linguaggio con cui le centraline si scambiano dati in tempo reale.
- Più spie simultanee indicano spesso un problema di rete, alimentazione o massa, non per forza una centralina guasta.
- Su molte reti HS-CAN, a chiave spenta, circa 60 ohm tra CAN-H e CAN-L è un valore atteso se le terminazioni sono corrette.
- La diagnosi parte da batteria, fusibili, masse, connettori e codici guasto, non dalla sostituzione dei moduli.
- Accessori aftermarket, umidità e cablaggi danneggiati sono tra le cause più frequenti.

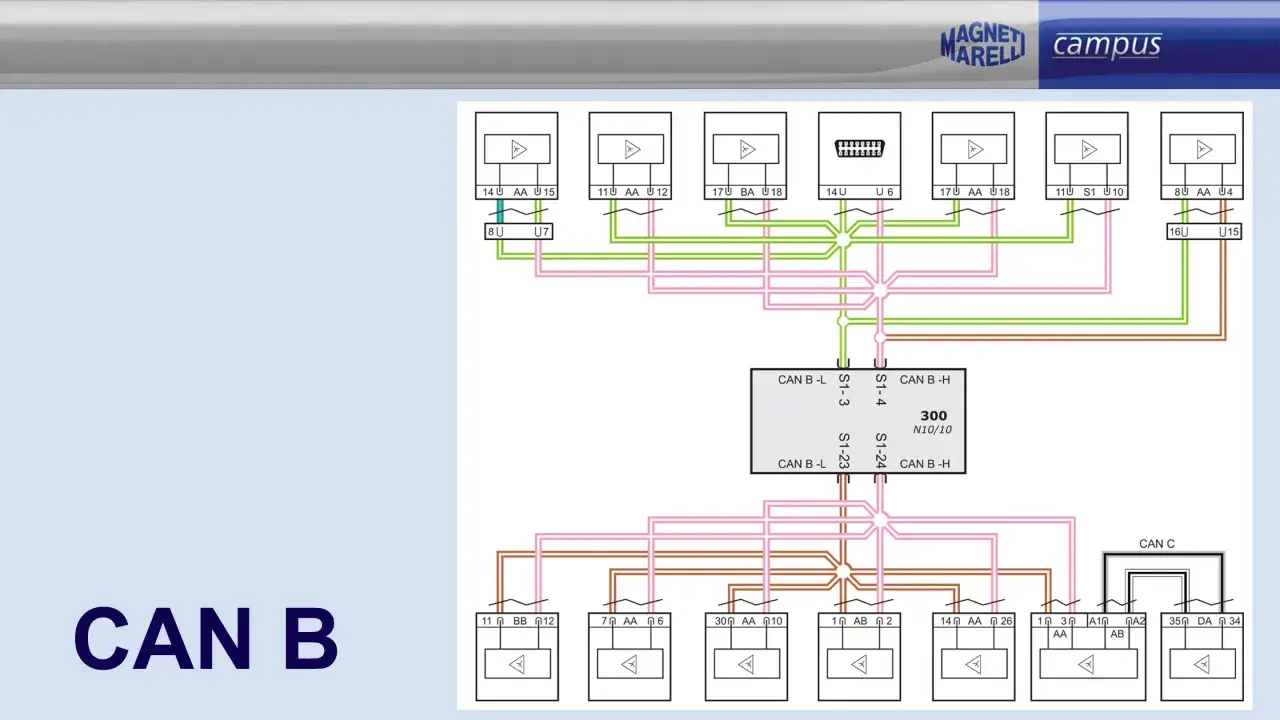

Come funziona la rete CAN nel veicolo
Il Controller Area Network è stato pensato per far parlare tra loro più centraline senza dover stendere una linea dedicata per ogni segnale. In pratica, ogni modulo invia messaggi sul bus e tutti gli altri li leggono; poi ciascuna centralina decide se quel dato la riguarda oppure no. È un sistema robusto, efficiente e molto adatto all’automobile, dove servono reattività, ordine e poca tolleranza agli errori di cablaggio.
La struttura fisica è semplice solo in apparenza: due fili intrecciati, chiamati CAN High e CAN Low, trasportano un segnale differenziale che aiuta a resistere ai disturbi elettromagnetici. Sulle auto moderne c’è spesso un gateway centrale che mette in relazione reti diverse e filtra i messaggi; Bosch descrive proprio questo nodo come il punto di comunicazione tra CAN, CAN FD ed Ethernet nelle architetture attuali.
PEAK-System ricorda che il CAN classico arriva fino a 1 Mbit/s e che il CAN FD estende il payload fino a 64 byte, con una fase dati più veloce. Questo conta perché molte vetture nuove non usano più una sola rete “generica”, ma una combinazione di bus con ruoli diversi. Capire questa logica aiuta a non confondere un difetto locale con un problema di sistema. Ed è proprio qui che entrano in gioco le spie e i messaggi sul quadro.
Perché accende spie e messaggi di errore
Quando una centralina non riceve più un messaggio atteso, non sempre accende subito una spia dedicata al bus. Spesso registra un errore di comunicazione, manda in protezione una funzione o avvisa il guidatore con un messaggio generico. Per questo un guasto sul bus può sembrare un problema del motore, dell’ABS, del servosterzo o del quadro strumenti, anche se la causa vera è altrove.
Io considero sospetto ogni caso in cui compaiono più segnalazioni insieme, soprattutto se coinvolgono sistemi apparentemente scollegati. Le cause più comuni sono queste:
- batteria scarica o tensione instabile durante l’avviamento;
- massa ossidata o allentata;
- connettore allagato, sporco o con pin piegati;
- interruzione o cortocircuito su uno dei due fili del bus;
- gateway in errore o alimentato male;
- accessori aftermarket collegati senza interfaccia corretta.
Il punto importante è questo: una spia non dice quasi mai “CAN rotto”. Dice piuttosto che una funzione non sta ricevendo i dati giusti. E questo cambia parecchio il modo in cui va impostata la diagnosi.
I sintomi che mi fanno pensare subito al bus
Alcuni segnali tornano con una frequenza tale da far scattare subito il sospetto di un problema di rete. Non basta un singolo indizio, ma la combinazione di due o tre sintomi è già molto eloquente.
| Sintomo | Cosa può indicare | Controllo immediato |
|---|---|---|
| Più spie accese nello stesso momento | Problema di comunicazione, alimentazione o massa comune | Leggere tutti i DTC, non solo quelli del motore |
| Messaggi “no communication” o modulo non raggiungibile | Centralina assente sul bus, cablaggio interrotto o gateway in errore | Verificare fusibili, alimentazioni e connettori |
| Quadro strumenti che si resetta o lampeggia | Tensione instabile o disturbo sulla rete | Misurare batteria e ricarica alternatore |
| Difetto intermittente dopo pioggia, lavaggio o umidità | Infiltrazione in connettori, giunti o passaggi cavo | Ispezione visiva con attenzione ai pin ossidati |
| Anomalia comparsa dopo batteria scarica o avviamento con booster | Sottotensione, reset dei moduli o danni da collegamento errato | Controllare tensione, codici e stato dei moduli |
| Funzioni comfort fuori uso in modo casuale | Rete secondaria in difficoltà o modulo porte mal alimentato | Capire se il difetto è locale o diffuso |
Quando il quadro dei sintomi è così vario, io non penso subito a “centralina rotta”. Penso prima a rete, alimentazione e qualità dei collegamenti. Ed è da lì che conviene partire con metodo.
Come fare una diagnosi sensata senza cambiare pezzi a caso
La diagnosi migliore è quella che evita i tentativi. In officina parto quasi sempre da una sequenza semplice, perché il CAN è una rete: se la osservi solo in un punto, rischi di interpretarla male.
- Leggo i codici con uno strumento che interroghi tutte le centraline, non solo quella motore.
- Controllo tensione batteria e carica alternatore, soprattutto se il difetto è nato dopo un avviamento difficile.
- Verifico fusibili, relè e masse principali.
- Ispeziono connettori e cablaggi nelle zone più esposte: sotto sedili, nel vano motore, vicino al passaggio porta e nelle aree soggette a umidità.
- Misuro la resistenza del bus a impianto spento: su molte reti HS-CAN il valore atteso è vicino a 60 ohm, perché due terminazioni da 120 ohm lavorano in parallelo.
- Se serve, uso oscilloscopio o interfaccia diagnostica per capire se il segnale è disturbato, mancante o bloccato da un modulo che tiene giù la rete.
Qui c’è un dettaglio che evita molti errori: se la resistenza risulta molto diversa da 60 ohm, o addirittura infinita, il problema può essere un’interruzione, una terminazione mancante o una centralina che ha isolato il bus. Se invece il valore è corretto ma i difetti restano, il sospetto si sposta su alimentazioni, masse e singolo modulo.
Per dare un ordine di grandezza, una lettura errori semplice in Italia può costare spesso 30-60 euro, una diagnosi elettrica più profonda 80-200 euro, mentre una riparazione di cablaggio o connettori può andare da poche decine a qualche centinaio di euro. Se si arriva alla sostituzione di un modulo, il conto cresce rapidamente. Conviene quindi fermarsi presto sul metodo, non sui ricambi. E a quel punto ha senso capire come il CAN si colloca rispetto alle altre reti presenti in auto.
Can, lin, flexray ed ethernet non fanno la stessa cosa
Molti confondono il bus CAN con qualsiasi rete elettronica dell’auto, ma in realtà ogni protocollo ha un compito diverso. Il CAN è il compromesso migliore tra robustezza, costo e velocità per i dati di controllo. Altri sistemi sono nati per esigenze differenti.
| Protocollo | Dove lo trovi spesso | Punto forte | Limite principale |
|---|---|---|---|
| CAN | Motore, ABS, airbag, quadro strumenti, gateway | Robustezza e priorità dei messaggi | Non è il più veloce per grandi quantità di dati |
| LIN | Specchi, alzacristalli, piccoli attuatori | Costi bassi e semplicità | Velocità molto inferiore al CAN |
| FlexRay | Applicazioni più critiche o architetture specifiche | Tempi deterministici | Più complesso e meno diffuso oggi |
| Ethernet | Infotainment, telecamere, diagnosi, architetture centralizzate | Molto più banda disponibile | Richiede hardware e architettura più evoluti |
Questa distinzione è utile anche in diagnosi: un guasto su una porta che non sale più non mi fa pensare automaticamente al CAN, perché potrebbe essere una linea LIN locale. Al contrario, un insieme di errori sparsi su più sistemi mi fa salire subito di livello e guardare il gateway o la rete principale.
Come prevenire i guasti più frequenti
Qui il lavoro preventivo conta più di quanto sembri. Molti problemi di rete nascono da dettagli banali, non da rotture improvvise e misteriose. Se l’auto viene mantenuta bene, il bus soffre molto meno.
- Mantenere batteria e alternatore in salute, perché la sottotensione è una delle cause più comuni di errori sparsi.
- Controllare le masse, soprattutto dopo interventi meccanici o lavori al telaio.
- Proteggere i connettori da acqua, ossido e detergenti aggressivi.
- Non forzare l’aggiunta di autoradio, tracker, allarmi o moduli aftermarket senza interfaccia corretta.
- Verificare il passaggio cavi in porte, bagagliaio e zone in movimento, dove il rame può spezzarsi all’interno dell’isolante.
- Intervenire subito se compaiono segnali intermittenti dopo pioggia, lavaggio o vibrazioni, perché spesso peggiorano in fretta.
Su un’auto usata o molto accessoriata io guardo sempre anche la storia degli interventi: un lavoro fatto male su un cablaggio può creare problemi mesi dopo, quando ormai nessuno lo collega più al primo sintomo. La prevenzione, in questo campo, è soprattutto ordine nei dettagli.
Gli errori che fanno perdere tempo quando la rete non risponde
Ci sono tre errori che vedo ripetersi spesso. Il primo è leggere solo la centralina motore e ignorare gli altri moduli. Il secondo è sostituire una centralina prima di controllare alimentazioni, masse e cablaggi. Il terzo è trascurare un accessorio montato male, convinti che “non possa disturbare il resto”. In realtà può farlo eccome.
Quando le spie coinvolgono sistemi diversi, io parto sempre dal bus, dai riferimenti di tensione e dalle connessioni principali. Se invece il problema resta ben localizzato in un solo circuito, il difetto è più probabilmente un sensore, un attuatore o un modulo specifico. Questa distinzione evita spese inutili e porta più in fretta alla riparazione giusta.
In pratica, il modo migliore per leggere la rete CAN è trattarla come una trama di relazioni, non come un singolo cavo da misurare al volo: se capisci dove nasce il disturbo, risolvi più in fretta e con meno tentativi.
