Nel common rail, la precisione non dipende solo dalla pompa o dagli iniettori: dipende soprattutto da come la centralina legge la pressione reale e la corregge in tempo reale. Il sensore di pressione sul rail è il punto in cui il sistema si misura davvero, e quando quel dato diventa instabile tutto l’equilibrio dell’alimentazione ne risente. In questo articolo spiego come lavora il sensore, come la ECU usa il segnale e come distinguere un guasto del componente da un problema di pompa, valvola o cablaggio.
Le tre cose da tenere presenti prima di diagnosticare un problema di pressione
- Il sensore misura la pressione reale del rail, ma non la regola da solo.
- La centralina confronta valore richiesto e valore misurato e interviene sulla pompa o sulla valvola di controllo.
- Un codice errore non basta per condannare il sensore: spesso il problema nasce a monte o a valle.
- Prima di sostituire il pezzo, conviene controllare alimentazione bassa pressione, cablaggio e dati in tempo reale.
Che ruolo ha il sensore nel common rail
Il rail è l’accumulatore di alta pressione che collega pompa e iniettori. Bosch lo descrive come il componente idraulico centrale del sistema: immagazzina carburante compresso, attenua i picchi di pressione e lo rende disponibile agli iniettori nel momento giusto. Il sensore serve a misurare la pressione reale nel rail e a mandare questo dato alla centralina, che lo confronta con il valore richiesto in base a carico, giri motore, temperatura e strategia di combustione.
Questo significa una cosa importante: il sensore non regola la pressione da solo. La sua funzione è informare, mentre la regolazione avviene tramite pompa ad alta pressione, valvola di dosaggio o valvola di controllo/limitazione, a seconda dell’architettura del veicolo. Quando il circuito funziona bene, la pressione resta stabile sul valore voluto e il motore può fare iniezioni più precise, anche multiple nello stesso ciclo.
Se voglio capire davvero il sistema, non mi fermo al dato statico: guardo come quel valore cambia quando la centralina chiede più o meno pressione. Ed è qui che entra in gioco la struttura interna del sensore.
Come trasforma la pressione in un segnale elettrico
Dal punto di vista costruttivo, il sensore moderno usa una membrana in acciaio su cui lavorano estensimetri a film sottile. Quando la pressione cresce, la membrana si deforma in modo minimo ma controllato; quella deformazione modifica la resistenza del ponte di misura, che viene poi amplificata e digitalizzata dalla circuiteria interna. In pratica, una forza meccanica diventa un segnale elettrico leggibile dalla centralina.
In molte applicazioni il sensore è alimentato a 5 V o 3,3 V e può restituire un’uscita analogica o digitale, a seconda del progetto. Su alcune versioni è integrato anche un sensore temperatura NTC, utile quando la centralina vuole compensare la densità del carburante o proteggere il sistema da condizioni termiche sfavorevoli. Il tutto deve restare affidabile in presenza di vibrazioni, carburante ad alta pressione e variazioni termiche continue.
Qui c’è un dettaglio che spesso si sottovaluta: un sensore rail non lavora in modo grezzo, ma con una precisione pensata per durare nel tempo. Per questo un piccolo difetto elettrico o una connessione imperfetta possono falsare la lettura tanto quanto un vero guasto interno.
Da qui il passo successivo è naturale: capire come la centralina usa quel segnale per governare tutto il sistema.
Come la centralina usa quel dato per governare pressione e iniezione
La logica è a circuito chiuso. La centralina confronta la pressione desiderata con quella reale e decide come intervenire sulla pompa o sulla valvola di controllo. DieselNet spiega bene questo principio: il valore misurato dal sensore diventa l’input del controllore, mentre la pressione rail è l’uscita del sistema. Se la pressione è troppo bassa, la centralina chiede più portata; se è troppo alta, riduce l’alimentazione o scarica l’eccesso, a seconda della strategia del costruttore.
In un diesel moderno non si cerca solo la pressione massima, ma la pressione giusta nel momento giusto. Al minimo il sistema lavora con valori molto più bassi rispetto al carico pieno; in accelerazione la richiesta sale rapidamente, e nei sistemi più recenti si arriva anche a pressioni di 2.500-2.700 bar. Questo serve a migliorare nebulizzazione, regolarità di combustione, rumore e controllo delle emissioni.
Per questo il sensore è così importante anche quando il motore sembra ancora andare: basta che il segnale sia lento, incoerente o fuori scala per far lavorare male tutta la strategia di iniezione. E quando succede, i sintomi non sono sempre immediati e lineari.
Sintomi di un sensore fuori specifica e codici che orientano la diagnosi
Quando il segnale del sensore non convince la centralina, i sintomi più tipici sono avviamento difficile, cali di potenza, regime irregolare al minimo, aumento del fumo e accensione della spia motore. Nei casi più netti la ECU entra in recovery o usa un valore sostitutivo, così da mantenere il motore in marcia ma con prestazioni ridotte. HELLA segnala anche il codice P0191 su alcune applicazioni, associato a un comportamento irregolare del motore e alla spia accesa; in altri casi compaiono P0192 o P0193, che indicano rispettivamente un ingresso basso o alto del segnale.
| Segnale osservato | Interpretazione probabile | Primo controllo |
|---|---|---|
| Avviamento lungo e pressione che sale lentamente | Alimentazione bassa, pompa o filtro | Pressione lato bassa e presenza di aria |
| Spia motore con P0191 | Segnale rail implausibile | Connettore, cablaggio, sensore, plausibilità dei live data |
| Pressione reale che oscilla mentre quella richiesta è stabile | Valvola di controllo o regolazione instabile | SCV/IMV, regolatore rail, ritorno carburante |
| Pressione corretta ma motore ruvido | Problema di combustione o iniettori | Correzioni iniettori e ritorni |
Io parto sempre da un criterio semplice: non confondere il codice con la causa. Un errore di pressione può nascere dal sensore, ma anche da un problema reale di circuito, perché la centralina segnala solo ciò che vede, non sempre ciò che è rotto. Ecco perché la diagnosi sensata parte dai dati, non dal ricambio.
Come faccio la diagnosi senza sostituire pezzi a tentativi

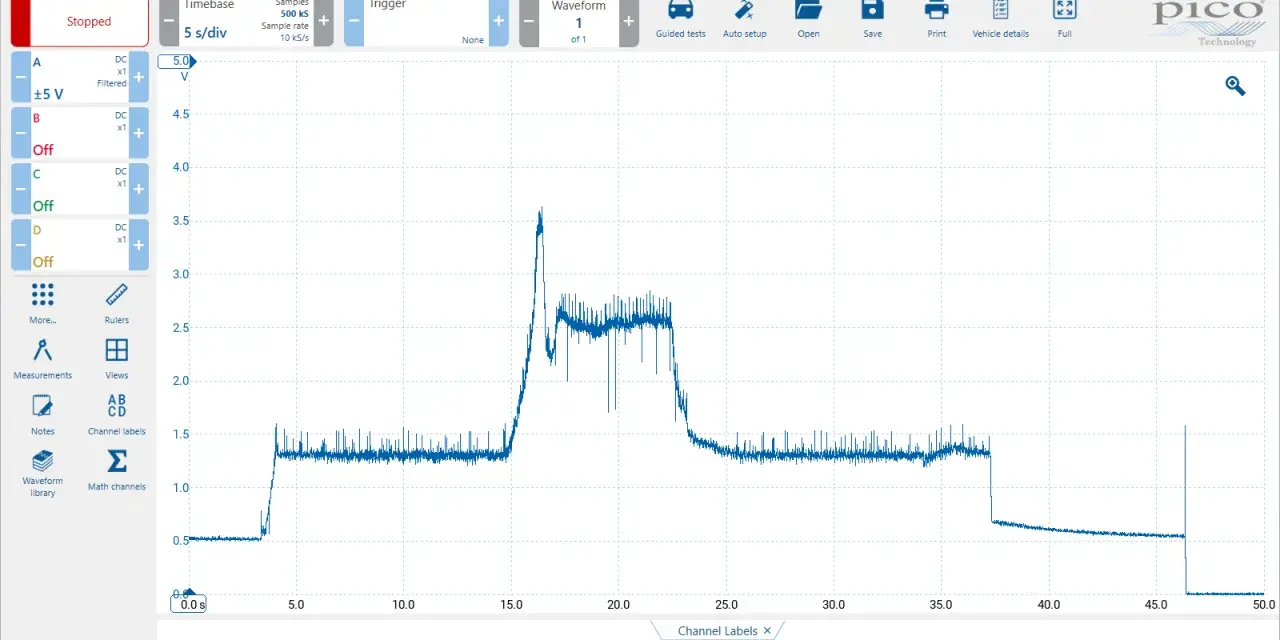

La prima verifica è quasi sempre nei valori in tempo reale: pressione richiesta, pressione reale e comportamento durante avviamento, accelerazione e rilascio. Se i due valori seguono bene la richiesta ma il codice resta memorizzato, io sospetto prima un problema elettrico intermittente o un falso contatto. Se invece la pressione reale è davvero incoerente sotto carico, guardo subito alimentazione, filtro, pompa e valvola di controllo.
- Leggo i DTC e salvo i freeze frame prima di cancellare nulla.
- Controllo l’alimentazione a bassa pressione, perché un rail che non si riempie bene non si stabilizza mai davvero.
- Verifico riferimento, massa e continuità del sensore con multimetro e, se serve, oscilloscopio.
- Esamino connettore, pin, umidità, ossido e tracce di carburante nel cablaggio.
- Confronto pressione richiesta e reale in più condizioni, non solo al minimo.
Un dato utile, quando il veicolo lo permette, è la pressione di prealimentazione: in molte architetture la linea di alimentazione verso la pompa alta pressione lavora intorno a 4 bar e può salire verso 7 bar in avviamento a freddo o a caldo. Non è un numero universale, ma è sufficiente per capire che una bassa pressione a monte falsifica tutto il resto. Se la parte bassa è debole, il sensore rail finisce spesso per essere accusato ingiustamente.
Quando la verifica di base non basta, il problema può essere altrove nel circuito di alta pressione, e conviene separare con precisione i diversi colpevoli.
Quando il problema non è il sensore ma il resto del circuito
Il sensore di pressione del rail viene spesso sostituito troppo presto. Nella pratica, però, il guasto può nascere da una valvola di dosaggio sulla pompa, da una valvola di limitazione sul rail, da iniettori con ritorni eccessivi o da aria nel circuito. In questi casi il sensore misura bene, ma misura un sistema che non riesce a mantenere la pressione richiesta.
- Se la pressione crolla solo sotto carico, io guardo prima la pompa e l’alimentazione.
- Se la pressione oscilla molto, sospetto regolazione instabile o ritorni anomali.
- Se la pressione è corretta ma il motore è irregolare, penso a iniettori, combustione o sensori correlati.
- Se il problema compare dopo un intervento, controllo anche montaggio, tenuta e connettori.
Bosch richiama un punto utile: il rail ospita sensore e valvola di controllo come componenti assemblati del sistema, quindi un intervento fatto in modo approssimativo può alterare la lettura tanto quanto un guasto vero. Nella diagnosi, perciò, non basta chiedersi se il sensore sia sano; bisogna chiedersi se tutto ciò che lo circonda lo sta facendo lavorare nel suo intervallo corretto.
Una volta chiarito questo, il passo più intelligente è prevenire i problemi ricorrenti anziché rincorrere i guasti uno per uno.
Come tenerlo affidabile nel tempo
Il sensore di pressione rail non è un componente da manutenzione periodica come un filtro, ma vive dentro un ambiente severo: vibrazioni, calore, carburante non sempre perfetto e sbalzi di pressione continui. La prevenzione, quindi, è soprattutto indiretta: filtro gasolio sostituito nei tempi giusti, carburante pulito, niente acqua nel circuito, connettori integri e nessuna perdita sul lato alta pressione.Quando faccio manutenzione su un diesel common rail, io sono molto attento anche a piccoli segnali: un avviamento un po’ più lungo, una risposta meno pronta o una spia che compare e scompare non vanno liquidati come fastidi casuali. Sono spesso la prima traccia di un segnale rail sporco, di una valvola che inizia a cedere o di una prealimentazione che non è più in forma.
Un ultimo punto pratico: dopo qualsiasi intervento sul circuito carburante, ha senso fare una prova su strada e rivedere i dati live, perché molti difetti del rail non emergono da fermo ma solo quando la richiesta di pressione cambia rapidamente. È lì che il sistema mostra se sta davvero lavorando bene.
Quello che conta davvero quando leggi la pressione rail
Se devo ridurre tutto a una regola sola, è questa: il sensore non si giudica mai isolato, ma dentro il comportamento del sistema. La sua lettura serve alla centralina per dosare pressione e iniezione con precisione, quindi un errore può nascere dal componente, dal cablaggio o da qualunque elemento che impedisca al rail di mantenere il valore richiesto.
Per chi vuole diagnosticare bene, il metodo corretto è sempre lo stesso: dati reali, confronto tra richiesta e misurato, verifica dell’alimentazione a bassa pressione e controllo della regolazione ad alta pressione. Quando questa sequenza è rispettata, si risparmia tempo, si evitano sostituzioni inutili e si arriva più spesso al vero difetto.
Ed è proprio questo il punto che fa la differenza su un common rail moderno: non cercare il pezzo più sospetto, ma leggere l’intero equilibrio tra sensore, pompa, rail e iniettori.
