Quando un bullone non si lascia svitare, spesso il problema non è la forza ma la chiave sbagliata. Una tabella delle misure per bulloni permette di collegare rapidamente il diametro del filetto alla corretta apertura della chiave, distinguendo anche tra standard ISO, vecchie dimensioni DIN e teste speciali. Qui trovi i valori più utili per la manutenzione dell’auto, i casi in cui la misura può cambiare e il metodo pratico che uso per evitare di rovinare dadi e bulloni.
La misura della chiave si individua partendo dalla testa
- M8 richiede normalmente una chiave da 13 mm nei bulloni esagonali ISO.
- La sigla M10 indica il diametro nominale del filetto, non la misura della chiave.
- Per M10 e M12 potresti trovare ancora teste DIN da 17 e 19 mm, mentre lo standard ISO usa 16 e 18 mm.
- Una chiave a bussola afferra meglio il bullone rispetto a una chiave a forchetta, soprattutto con coppie elevate.
- La classe 8.8 o 10.9 indica la resistenza del bullone e non determina automaticamente la misura della testa.
Come leggere la misura senza confondere filetto e testa
La sigla M8, per esempio, identifica un filetto metrico con diametro nominale di circa 8 mm. Non significa che serva una chiave da 8 mm. Su un bullone esagonale standard M8, la distanza tra i due lati paralleli della testa è normalmente 13 mm, quindi occorre una chiave o una bussola da 13.
La misura della chiave viene spesso indicata con SW, abbreviazione di “width across flats”, cioè larghezza tra i piani. Per verificarla con un calibro, misura la testa proprio tra due facce opposte, non da uno spigolo all’altro. La misura tra gli angoli sarà maggiore e porterebbe a scegliere un attrezzo errato.
Il passo del filetto non modifica, di norma, la misura della testa. Un M10 con passo grosso da 1,50 mm e un M10 a passo fine possono usare la stessa chiave, purché abbiano la stessa forma e lo stesso standard della testa. Il passo serve invece per scegliere il dado corretto e per evitare di danneggiare il filetto.
La tabella metrica per bulloni esagonali standard
Questa è la tabella di riferimento per i comuni bulloni a testa esagonale secondo le dimensioni ISO 4014 e ISO 4017, collegate alle larghezze tra i piani previste dalla ISO 272. Per la maggior parte dei lavori sull’auto sono sufficienti le misure comprese tra M6 e M16, ma ho inserito anche i diametri più grandi.
| Filettatura | Passo grosso in mm | Chiave ISO in mm | Vecchia misura DIN o UNI |
|---|---|---|---|
| M3 | 0,50 | 5,5 | 5,5 |
| M4 | 0,70 | 7 | 7 |
| M5 | 0,80 | 8 | 8 |
| M6 | 1,00 | 10 | 10 |
| M8 | 1,25 | 13 | 13 |
| M10 | 1,50 | 16 | 17 |
| M12 | 1,75 | 18 | 19 |
| M14 | 2,00 | 21 | 22 |
| M16 | 2,00 | 24 | 24 |
| M18 | 2,50 | 27 | 27 |
| M20 | 2,50 | 30 | 30 |
| M22 | 2,50 | 34 | 32 |
| M24 | 3,00 | 36 | 36 |
La colonna relativa alle vecchie misure è importante quando lavori su un’auto datata, su macchinari d’importazione o su componenti sostituiti nel tempo. Per questo io tengo sempre a portata di mano sia le bussole da 16 e 18 mm, sia quelle da 17 e 19 mm: forzare una bussola quasi compatibile è uno dei modi più rapidi per arrotondare gli spigoli.
Le misure della tabella valgono per una testa esagonale normale. Non si applicano automaticamente a bulloni flangiati, teste ribassate, componenti giapponesi con standard JIS o elementi in pollici. Quando il bullone è già montato e non conosci la sua origine, la misura reale della testa resta il controllo più affidabile.
Quando lo stesso filetto può richiedere una chiave diversa
Vecchi bulloni DIN e standard ISO
Il caso più comune riguarda M10 e M12. Un bullone DIN tradizionale può avere una testa da 17 o 19 mm, mentre il corrispondente ISO più recente usa 16 o 18 mm. Il diametro del filetto è identico, ma la testa è stata ridotta per diminuire ingombro e peso.
La stessa differenza si incontra spesso su M14 e M22, rispettivamente con valori storici di 22 e 32 mm. Se una chiave da 16 mm non entra su quello che pensavi fosse un M10, non aumentare la forza: potrebbe semplicemente trattarsi della vecchia versione da 17 mm.
Bulloni flangiati e teste ribassate
La flangia integra una superficie di appoggio più larga sotto la testa e può essere associata a una testa di dimensione normale o ridotta. Alcuni bulloni flangiati M8, per esempio, possono avere una chiave più piccola del classico 13 mm. La sigla M8 da sola quindi non basta per scegliere la bussola.
Le teste ribassate seguono geometrie proprie e sono frequenti dove lo spazio è limitato. Sono pratiche, ma offrono meno superficie utile alla chiave e possono danneggiarsi più facilmente se serrate con un attrezzo usurato.
Leggi anche: Coppia diesel vs benzina - La verità oltre i numeri
Viti a brugola e Torx
Una vite M8 a testa cilindrica con esagono incassato non usa una bussola da 13 mm. In questo caso serve generalmente una brugola da 6 mm. La misura si riferisce al foro interno della testa, non al diametro esterno della vite.
Con un attacco Torx il principio è ancora diverso. La sigla T40 o T50 identifica il profilo dell’inserto, quindi non può essere convertita in modo diretto da una misura M. Prima di applicare la forza guardo sempre la forma dell’impronta, perché confondere esagono, brugola e Torx significa rovinare subito il punto di presa.
Quale chiave scegliere per il lavoro sull’auto
La chiave a forchetta è comoda negli spazi aperti, ma tocca soltanto due lati del dado e tende a scivolare se il componente è ossidato. La chiave combinata offre già un compromesso migliore, perché abbina forchetta e anello della stessa misura.
| Attrezzo | Quando lo preferisco | Limite principale |
|---|---|---|
| Chiave a forchetta | Accessi laterali e lavori veloci | Minore presa sugli spigoli |
| Chiave ad anello | Dadi serrati o poco accessibili | Richiede spazio sopra il componente |
| Bussola esagonale a 6 punti | Alte coppie e bulloni difficili | Serve allineamento con il cricchetto |
| Bussola a 12 punti | Spazi stretti e piccoli angoli di manovra | Più rischio su teste rovinate |
| Chiave dinamometrica | Serraggio secondo il valore prescritto | Non sostituisce la bussola corretta |
Per dadi ruota, supporti motore e sospensioni scelgo una bussola esagonale a 6 punti. Distribuisce la forza sulle facce del bullone e sopporta meglio gli sforzi rispetto a una bussola a 12 punti. Quest’ultima resta utile quando il cricchetto ha pochissimo spazio per ruotare.
La chiave dinamometrica entra in gioco solo dopo aver identificato correttamente il bullone. La misura della testa non dice nulla sulla coppia di serraggio: il valore dipende da diametro, classe di resistenza, lubrificazione, materiale e indicazioni del costruttore dell’auto.Il metodo rapido per identificare un bullone montato
- Pulisci la testa con una spazzola metallica o uno spray sbloccante, eliminando ruggine e sporco dai piani.
- Prova la bussola che entra senza gioco. Se oscilla o si ferma a metà, non usarla per svitare.
- Misura il gambo con un calibro per stimare il diametro nominale e confrontalo con la testa.
- Controlla il passo con un dado noto o con un misuratore di filetti prima di ordinare il ricambio.
Se trovi una testa da 19 mm, non puoi concludere automaticamente che il bullone sia M12. Potrebbe essere un M10 DIN, un componente in pollici vicino come dimensione oppure un bullone con testa non standard. La combinazione tra misura della testa, diametro del gambo e passo elimina quasi tutti i dubbi.

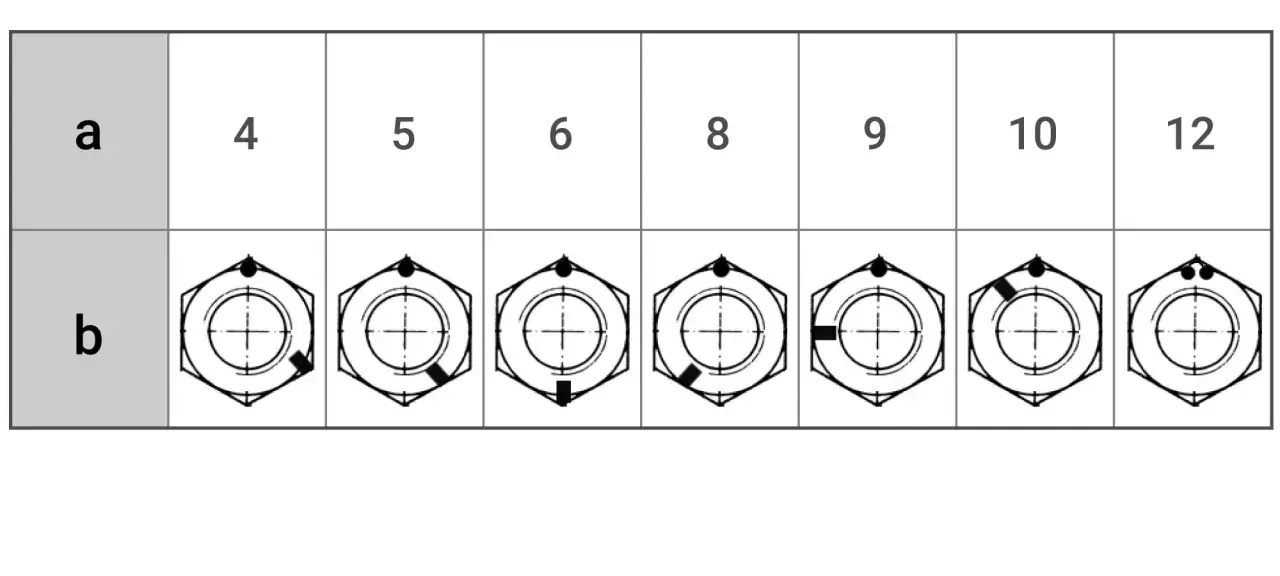

Nel caso di un bullone della pinza freno o di un supporto della sospensione, verifico anche la classe di resistenza impressa sulla testa, per esempio 8.8 o 10.9. Quel numero non serve a scegliere la chiave, ma è essenziale per acquistare un ricambio con caratteristiche meccaniche adeguate.
Gli errori che rovinano bullone e serraggio
- Usare una misura imperiale quasi uguale a quella metrica. Può sembrare adatta, ma lascia gioco sugli spigoli.
- Colpire il cricchetto con un martello quando l’attrezzo non è progettato per farlo.
- Utilizzare una bussola a 12 punti su una testa già arrotondata.
- Stringere “a sensazione” dadi ruota o componenti della sospensione senza consultare la coppia prevista.
- Riutilizzare un bullone con filetto danneggiato, testa deformata o corrosione profonda.
Su un elemento bloccato preferisco prima rimuovere la ruggine, applicare un prodotto penetrante e lasciare agire qualche minuto. Una bussola pulita e ben inserita fa spesso più differenza di un cricchetto più lungo. Se la testa è già rovinata, una bussola estrattrice può risolvere il problema, ma dopo la rimozione il bullone va normalmente sostituito.
Il serraggio finale deve avvenire con la superficie di contatto pulita e con il metodo indicato dal costruttore. Grasso, frenafiletti o filetti asciutti producono risultati diversi, quindi non applico mai una coppia generica copiata da un’altra automobile.
La combinazione minima che conviene avere in officina
Per la manutenzione ordinaria dell’auto, un set metrico con bussole da 8, 10, 13, 15, 16, 17, 18, 19, 21 e 22 mm copre moltissimi interventi. Aggiungerei 24, 27 e 30 mm per mozzi, sospensioni e componenti più grandi, oltre a inserti Torx e brugole metriche.
La regola più utile è semplice: identifica prima la forma della testa, misura la distanza tra i piani e solo dopo scegli l’attrezzo. La tabella accelera il lavoro, ma il controllo diretto resta indispensabile quando entrano in gioco vecchi standard, bulloni flangiati o componenti già sostituiti.
